架构设计文档
python
console.log('js 代码')sh
console.log('ts 代码')vue

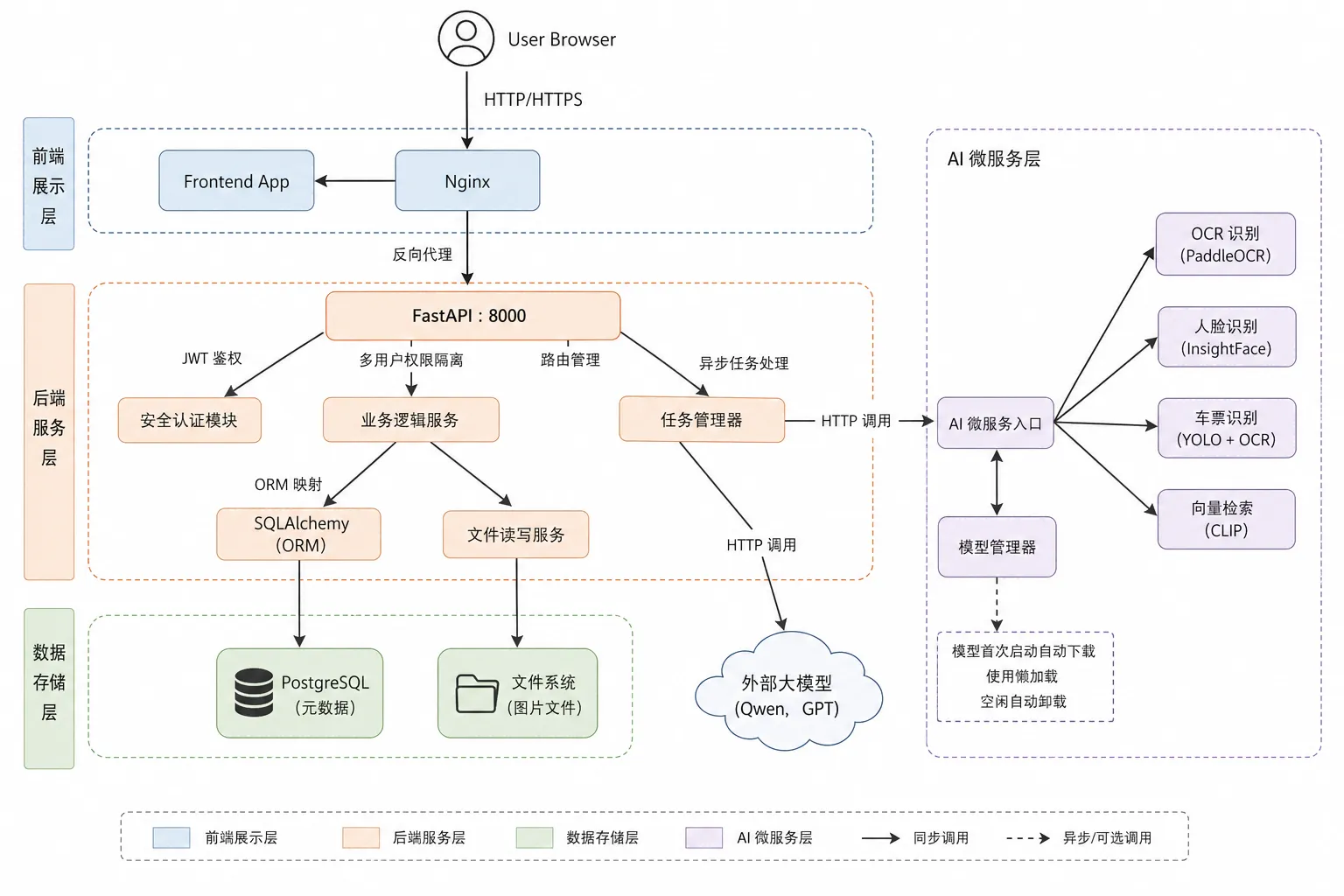

<template></template>1. 整体架构图
TrailSnap 采用典型的前后端分离架构，由前端展示层、后端服务层、AI 微服务层和数据存储层组成。
- 前端展示层：通过 Nginx 反向代理统一入口，支持 HTTP/HTTPS 访问，为用户提供前端交互界面。
- 后端服务层：以 FastAPI 为核心，通过安全认证模块实现 JWT 身份鉴权与多用户权限隔离，保障家庭多用户使用安全；拆分业务逻辑服务与任务管理器，实现同步业务与异步 AI 任务的解耦；通过 SQLAlchemy ORM 对接 PostgreSQL 存储元数据，通过文件服务对接 NAS 本地文件系统存储图片，完全适配 NAS 存储架构。
- AI 微服务层：采用统一入口调度，内置模型管理器，实现模型按需懒加载、空闲自动卸载、按需自动下载的智能生命周期管理，大幅降低 NAS 内存与算力占用；集成 PaddleOCR、InsightFace、YOLO+OCR、CLIP 等 AI 能力，覆盖 OCR 识别、人脸识别、票据识别、向量检索等核心相册功能，同时支持对接 Qwen、GPT 等外部大模型，具备良好扩展性。
- 数据存储层：元数据与文件分离存储，数据完全本地化，保障家庭数据隐私安全。
2. 技术选型及版本
2.1 前端技术栈
2.2 后端技术栈
- 编程语言: Python 3.12+
- Web 框架: FastAPI 0.122.0
- ASGI 服务器: Uvicorn 0.38.0
- ORM: SQLAlchemy 2.0.44
- 数据库迁移: Alembic 1.17.2
- 数据库驱动: psycopg2 (PostgreSQL)
- 任务/异步: APScheduler、
aiohttp - AI/CV (AI 微服务):
- PaddleOCR ==3.3.2
- PaddlePaddle-GPU
==3.2.0（可选 GPU） - OpenCV
opencv-python-headless >=4.9.0 - Torch
>=2.0.0、TorchVision>=0.15.0（部分模型可用） - InsightFace（人脸）
- 日志: 自定义 JSON 队列日志 + 按日容量滚动（server 与 ai 均内置）
2.3 数据库
- PostgreSQL(PgVector): 关系型数据库，存储用户、相册、照片元数据、系统设置等。
3. 目录结构与模块说明
3.1 根目录
package/server: 后端服务代码package/website: 前端应用代码doc: 项目文档
3.2 后端结构 (package/server)
- app/: 核心应用代码
api/: API 路由定义 (EndPoints)，按功能模块划分 (user, album, photo, etc.)core/: 核心配置与工具 (Logger, Config)crud/: 数据库 CRUD 操作封装db/: 数据库模型 (Models) 与会话管理 (Session)schemas/: Pydantic 数据模型 (Request/Response schemas)service/: 复杂业务逻辑与后台服务 (TaskManager, Indexer, Storage)utils/: 通用工具函数 (Exif解析, 文件名处理)
- railway/: 铁路相关功能模块 (独立的数据处理与同步逻辑)
- yolo_ocr/: OCR 与票据识别相关模型与脚本
- main.py: 应用入口，路由挂载、CORS、中间件与端口配置（默认
:8000）
3.3 前端结构 (package/website)
- src/: 源代码
api/: 后端接口封装assets/: 静态资源 (图片, CSS)components/: 通用 Vue 组件 (PhotoGallery, TrainTicket, etc.)composables/: 组合式函数 (Hooks)layouts/: 页面布局组件router/: 路由配置stores/: Pinia 状态管理仓库types/: TypeScript 类型定义views/: 页面视图 (Pages)package.json: 依赖与版本管理，内含脚本dev/build/preview
3.4 AI 微服务结构 (package/ai)
- app/main.py: AI 服务入口（默认
:8001），挂载ocr/face/object-detection/tickets路由 - app/services/: 模型服务（
ocr_service.py、face_service.py、model_manager.py懒加载与资源释放） - app/core/logger.py: JSON 队列日志，按日容量滚动
- requirements.txt: 依赖与版本约束（PaddleOCR、PaddlePaddle-GPU、Torch、OpenCV 等）
